Wie misst man die Hubhöhe eines Hydrauliktisches präzise? – Blog

Als Lieferant von Hydrauliktischen weiß ich, wie wichtig es ist, die Hubhöhe genau zu messen. Ob für industrielle Anwendungen in Lagerhallen, Werkstätten oder für spezielle Aufgaben in verschiedenen Branchen: Die präzise Höhenmessung gewährleistet den sicheren und effizienten Betrieb hydraulischer Tische. In diesem Blog werde ich einige praktische Methoden und Überlegungen zum genauen Messen der Hubhöhe von hydraulischen Tischen vorstellen.

Die Grundlagen hydraulischer Tische verstehen

Bevor Sie sich mit den Messtechniken befassen, ist es wichtig, ein grundlegendes Verständnis hydraulischer Tabellen zu haben. Ein hydraulischer Tisch, auch bekannt als aHubtisch, nutzt hydraulische Kraft, um eine Plattform anzuheben und abzusenken. Dieser Mechanismus bietet eine stabile und zuverlässige Möglichkeit, schwere Lasten in verschiedene Höhen zu heben. Die Hubhöhe ist eine wichtige Spezifikation, die die Verwendbarkeit des Tisches für verschiedene Aufgaben bestimmt.

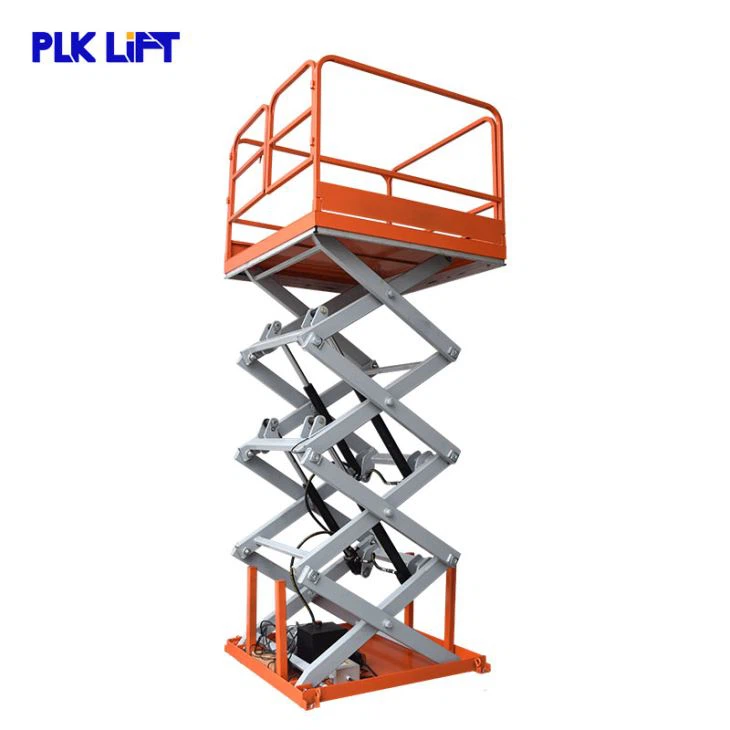

Es gibt verschiedene Arten von hydraulischen Tischen, wie zElektrischer ScherenhubtischUndDoppelscherenhebebühne. Jeder Typ hat seine eigenen Eigenschaften und Hebefähigkeiten. Scherenhubtische zeichnen sich beispielsweise durch ihre kompakte Bauweise und hohe Tragfähigkeit aus, während Doppelscherenhubtische im Vergleich zu Einfachscherenhubtischen größere Hubhöhen erreichen können.

Bedeutung einer genauen Hubhöhenmessung

Eine genaue Messung der Hubhöhe ist aus mehreren Gründen von entscheidender Bedeutung. Erstens gewährleistet es die Sicherheit der Bediener und die Unversehrtheit der Ladung. Wenn die Hubhöhe nicht genau gemessen wird, besteht die Gefahr eines Über- oder Unterhebens, was dazu führen kann, dass die Last herunterfällt oder nicht die erforderliche Höhe für eine ordnungsgemäße Handhabung erreicht.

Zweitens hilft eine genaue Messung bei der effizienten Planung von Einsätzen. In einem Lager beispielsweise ermöglicht die Kenntnis der genauen Hubhöhe eines hydraulischen Tisches eine genaue vertikale Raumausnutzung und die richtige Platzierung der Waren auf den Lagerregalen.

Methoden zur Messung der Hubhöhe

1. Verwendung eines Maßbandes

Eine der einfachsten und unkompliziertesten Methoden ist die Verwendung eines Maßbandes. Diese Methode eignet sich für kleinere hydraulische Tische oder wenn eine schnelle und ungefähre Messung erforderlich ist.

Schritt 1: Vorbereitung
Stellen Sie vor Beginn der Messung sicher, dass der Hydrauliktisch auf einer ebenen Fläche steht. Dadurch wird sichergestellt, dass die Messung nicht durch Bodenunebenheiten beeinträchtigt wird. Räumen Sie den Bereich um den Tisch frei, um Hindernisse zu vermeiden.
Schritt 2: Messen der unteren Position
Wenn sich der Tisch in der niedrigsten Position befindet, platzieren Sie das Ende des Maßbandes am Fuß des Tisches, wo es den Boden berührt. Markieren Sie den Punkt auf dem Klebeband, der mit der Unterseite der Hebeplattform übereinstimmt.
Schritt 3: Heben Sie den Tisch an und messen Sie die obere Position
Betätigen Sie den hydraulischen Tisch, um ihn auf seine maximale Höhe anzuheben. Sobald der Tisch seine volle Höhe erreicht hat, positionieren Sie das Maßband vorsichtig neu und messen Sie vom gleichen Basispunkt bis zur Unterseite der Hebebühne im angehobenen Zustand. Der Unterschied zwischen den beiden Maßen ist die Hubhöhe des hydraulischen Tisches.

Allerdings weist diese Methode einige Einschränkungen auf. Bei großen hydraulischen Tischen oder solchen mit großen Hubhöhen ist die Genauigkeit möglicherweise nicht sehr genau. Aufgrund der Flexibilität des Maßbandes und der Schwierigkeit, eine perfekt vertikale Messung beizubehalten, kann es auch zu Fehlern kommen.

2. Laser-Entfernungsmesser

Ein Laser-Entfernungsmesser ist ein fortschrittlicheres und genaueres Werkzeug zur Messung der Hubhöhe von hydraulischen Tischen.

Schritt 1: Platzierung
Positionieren Sie den Laser-Entfernungsmesser auf einer stabilen Oberfläche in der Nähe des Hydrauliktisches. Stellen Sie sicher, dass das Messgerät in der untersten Position mit der Unterseite der Hebeplattform ausgerichtet ist.
Schritt 2: Messen der unteren Position
Aktivieren Sie den Laser-Entfernungsmesser und messen Sie den Abstand vom Messgerät bis zur Unterseite der Hebebühne. Notieren Sie diese Messung.
Schritt 3: Messen der oberen Position
Heben Sie den hydraulischen Tisch auf seine maximale Höhe an. Verwenden Sie dann erneut den Laser-Entfernungsmesser, um den neuen Abstand vom Messgerät zur Unterseite der angehobenen Plattform zu messen. Subtrahieren Sie die Messung der unteren Position von der Messung der oberen Position, um die Hubhöhe zu erhalten.

Der Vorteil der Verwendung eines Laser-Entfernungsmessers liegt in seiner hohen Genauigkeit und Benutzerfreundlichkeit. Es kann größere Entfernungen mit minimalem Fehler messen und liefert schnelle Ergebnisse. Allerdings ist es teurer als ein Maßband und Umweltfaktoren wie Staub oder starkes Licht können seine Leistung beeinträchtigen.

3. Digitale Encoder

Für industrielle Anwendungen, bei denen eine hohe Präzision erforderlich ist, können digitale Encoder eingesetzt werden. Ein digitaler Encoder ist ein Gerät, das mechanische Bewegungen in digitale Signale umwandelt, mit denen sich die Bewegung des hydraulischen Tisches genau messen lässt.

Installation
Der digitale Encoder ist am Hubmechanismus des Hydrauliktisches installiert, typischerweise an den Scherenarmen oder am Hydraulikzylinder. Es ist an ein Steuerungssystem angeschlossen, das die gemessene Höhe anzeigen kann.
Kalibrierung und Messung
Vor der Verwendung muss der Encoder kalibriert werden, um eine genaue Messung zu gewährleisten. Sobald der hydraulische Tisch kalibriert ist, zeichnet der Encoder die Bewegung auf und sendet die Daten an das Steuerungssystem. Anschließend berechnet die Steuerung die Hubhöhe und zeigt sie an.

Digitale Encoder bieten hohe Präzision und Echtzeitmessung. Sie eignen sich für Anwendungen, bei denen eine kontinuierliche Überwachung der Hubhöhe erforderlich ist, beispielsweise in automatisierten Produktionslinien. Ihre Installation und Wartung ist jedoch relativ aufwändig und die Kosten sind relativ hoch.

Überlegungen zur genauen Messung

Lasteffekt: Das Gewicht der Last auf dem Hydrauliktisch kann die Hubhöhe beeinflussen. Eine schwerere Last kann aufgrund der Kompression des Hydrauliksystems zu einer leichten Verringerung der maximalen Hubhöhe führen. Daher ist es wichtig, die Hubhöhe so weit wie möglich unter den tatsächlichen Lastbedingungen zu messen.
Temperatur und Hydraulikflüssigkeit: Die Temperatur kann einen Einfluss auf die Viskosität der Hydraulikflüssigkeit haben. Bei kalten Temperaturen kann die Flüssigkeit zähflüssiger werden, was die Leistung des Hydrauliksystems beeinträchtigen und möglicherweise die Hubhöhe verringern kann. Es empfiehlt sich, die Hubhöhe unter normalen Betriebstemperaturbedingungen zu messen.
Mechanischer Verschleiß: Im Laufe der Zeit kann es an den mechanischen Komponenten des Hydrauliktisches, wie z. B. den Scherenarmen und dem Hydraulikzylinder, zu Verschleiß kommen. Dieser Verschleiß kann die Genauigkeit der Hubhöhe beeinträchtigen. Um eine genaue Messung zu gewährleisten, sind regelmäßige Wartung und Inspektion des Hydrauliktisches erforderlich.

Abschluss

Die genaue Messung der Hubhöhe eines hydraulischen Tisches ist für dessen sicheren und effizienten Betrieb von entscheidender Bedeutung. Es stehen mehrere Methoden zur Verfügung, jede mit ihren eigenen Vorteilen und Einschränkungen. Unabhängig davon, ob Sie sich für ein einfaches Maßband, einen fortschrittlichen Laser-Entfernungsmesser oder einen hochpräzisen digitalen Encoder entscheiden, ist es wichtig, die spezifischen Anforderungen Ihrer Anwendung und die Faktoren zu berücksichtigen, die die Messgenauigkeit beeinflussen können.

Wenn Sie auf der Suche nach einem hydraulischen Tisch sind oder weitere Informationen zur Hubhöhenmessung und anderen verwandten Themen benötigen, helfen wir Ihnen gerne weiter. Unser Expertenteam bietet Ihnen professionelle Beratung und hochwertige hydraulische Tischprodukte. Kontaktieren Sie uns, um ein Beschaffungsgespräch zu beginnen und die perfekte hydraulische Tischlösung für Ihre Anforderungen zu finden.
